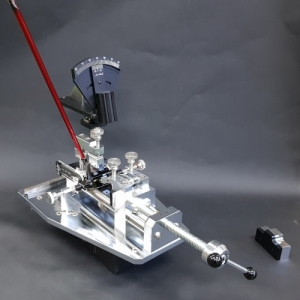

A. 3축분리 개별 정밀측정설계의 적용

피터스랩의 프리미엄 퍼터벤딩머신은 세계최초로 3축의 각을 독립적으로 정밀하게 측정할 수 있도록 설계되었습니다 타사의 제품들은 헤드 페이스면에 대한 샤프트의 각을 상대적으로 측정하는 방식들인데, 이러한 상대적인 측정은 실제 피팅작업에 있어 별 도움이 되지 않는 측정일 뿐입니다 헤드 고유의 로프트각을 측정하는 기능은 퍼터피팅의 전개에 있어 반드시 필요한 기능인데, 대부분의 제품들에는 이런 기초개념의 기능조차 없습니다 별개의 라이로프트 측정기에서 측정하려 해도, 라이로프트 측정기들은 샤프트의 축선을 기준으로 측정하는 방식이기 때문에 정확한 헤드의 로프트각을 측정할 수는 없습니다 피터스랩의 퍼터벤딩머신은 퍼터의 솔면을 공통 기준면으로 3가지의 축선을 독립적으로 측정할 수 있도록 설계된 유일한 측정장비입니다 로프트각을 고정로프트각과 사용자의 조정에 의한 가변로프트각으로 각각 분리측정되도록 설계하여 제품 최초로 적용한 측정장비로, 타제품들과는 근본적으로 다른 제품입니다

B. 헤드고유의 로프트 측정기능 (고정 로프트의 측정기능)

퍼터의 헤드형태에 주어진 고유의 로프트를 측정하는 기능으로, 퍼터의 솔면과 헤드페이스가 이루는 제품 고유의 로프트각을 측정하는 기능입니다

C. 사용자의 설정에 따른 로프트 측정기능 (가변 로프트의 측정기능)

사용자의 설정으로 이루어 지는 샤프트의 각에 의해 형성되는 가변 로프트각 측정기능 으로, 샤프트의 각과 퍼터의 솔면이 이루는 로프트각을 측정하는 기능입니다 또한, 위의 두가지 측정각을 합산하면 사용자에게 적용되는 로프트각을 산출할 수 있습니다

D.라이각 측정기능

피터스랩 퍼터벤딩기에서의 라이각측정은 헤드형태에 상관없이 탑라인을 기준으로 하는 타제품들과 달리, 퍼터의 힐-토우 중심선에 따라 퍼터를 거치하여 실제의 라이각을 측정할 수 있도록 설계되었습니다 따라서 퍼터헤드의 탑라인이 지면과 평행하지 않거나 직선이 아니더라도 중심위치에 헤드를 거치하여 정확한 라이각이 측정되도록 설계되었습니다 피터스랩의 프리미엄 퍼터벤딩머신은 정밀한 측정,교정을 뒷받침하는 완벽한 스크래치방지효과의 강력한 고정구조로 제작되었습니다 이러한 퍼터의 거치방식 또한 타제품에서는 볼 수 없는 고유의 기능으로 피팅실무의 입장을 완벽하게 고려한 피터스랩만의 기술설계입니다

E. 각축별 0.1도 단위로 측정할 수 있는 정밀한 측정 눈금

피터스랩 퍼터벤딩머신의 게이지 눈금은 캘리퍼스방식을 적용하여 각축별 0.1도 단위로 정밀하게 측정됩니다 이 기능은 특히, 각축별 LM시스템 이송방식과 함께 항상 유격없고 정밀한 측정을 보장하는 기능입니다 또한,모든 회전부위에는 유격방지의 윤활구조를 적용하여 장기간 사용에도 유격에 의한 측정오차가 발생하지 않습니다

F. 모든 측정축에 LM가이드를 적용한 정밀측정을 위한 설계

피터스랩의 퍼터벤딩머신은 피터스랩의 라이로프트벤딩머신과 동일하게, 모든 이송축에 LM가이드 시스템을 적용하여 월등한 측정정밀도를 실현하였습니다 볼부쉬방식을 적용한 타사제품들과는 제품의 정밀도와 내구성측면에서 비교할 수 없는 설계구조로 매우 정밀한 측정은 물론, 오랜기간 사용하여도 유격이 발생하지 않는 내구성을 보장합니다 새제품상태에서도 유격이 발생하여 측정오차를 가지는 타사제품들과는 개념부터가 다른 설계입니다

G. 샤프트의 중심 축선을 기준으로 측정하는 측정기준 적용

타사제품들에 적용된 샤프트의 면을 기준으로 측정하는 간이적인 측정방식이 아니라, 피터스랩의 퍼터벤딩머신은 각축에 대하여 샤프트의 중심선이 측정되도록 설계되었습니다 각 축의 중심선을 측정하기 위하여 로프트각과 라이각 측정면이 분리되어 있으며, 이러한 정밀설계는 샤프트의 테이퍼율과 관계없이 축선을 기준으로 측정되는 정밀한 방식입니다

H. 측정용 고정부품과 교정용 고정부품을 분리적용한 구조

측정과 교정작업을 동일부품으로 병행하려면 정밀도나 고정강도의 어느 한쪽이 안좋아질 수 있습니다 피터스랩의 퍼터벤딩머신은 이러한 부분의 문제를 방지하기 위하여 측정용의 지지부품과 교정용의 부품을 분리구성하여 정밀한 측정과 단단한 고정을 동시에 만족하도록 제작되었습니다

I. 완벽한 고정을 위한 고강도의 부품적용

퍼터벤딩머신은 고정방식에서 미동이라도 발생하면 퍼터에 상처를 내기 쉽습니다 피터스랩의 퍼터벤딩머신은 미동없는 강력한 압착 강성을 유지할 수 있도록 고정계의 부품들을 철재질로 가공하고 경질크롬도금한 부품들을 사용하였습니다 경질 크롬도금된 철재의 부품들은 일반 알미늄 재질로 제작되는 부품들보다 제작비는 높게 발생하지만, 강성이 월등하여 미동없는 강력한 압착력을 발휘합니다 피터스랩의 제품은 측정에 관련된 부품들은 알미늄재질로, 교정에 관련된 부품들은 경질크롬도금된 철과 스테인리스 재질을 적용하여 완벽한 강성을 추구하였습니다

J. 접촉점의 분산을 통한 완벽한 고정설계 적용

기존 타사의 제품들은 고정 접점이 단순하고 비교적 넓은 면적에 형성되었습니다 3차원적인 곡선이 많은 퍼터의 특성상, 이러한 고정방식은 정확한 고정은 물론, 단단한 고정이 쉽지 않아 퍼터에 상처가 나기 쉽습니다 피터스랩의 퍼터벤딩머신은 접촉부위를 8점으로 분산하고 좁은 면적으로 접점을 이루게 하여 강력하고 미동없는 고정이 가능하므로 퍼터의 손상을 근본적으로 방지하였습니다 또한, 퍼터와의 접촉면은 퍼터면이 상하지않도록 고밀도수지재질을 적용하여 퍼터의 손상을 근본적으로 방지하였습니다

K. 부드러운 동작과 단단한 고정을 보장하는 주고정볼트

피터스랩의 퍼터벤딩머신은 주고정볼트의 이송구조에 황동제 너트를 기본적용하여 부드러운 이송과 내구성확보는 물론, 유격없이 퍼터를 고정시켜 줍니다

L. 기타 및 주의사항

*피터스랩의 퍼터벤딩머신은 베이스플레이트가 넓고 중량이 매우 무거워 테이블거치만으로도 웬만한 작업이 가능합니다 *스탠드에 설치시는 제품의 고중량으로 부상의 위험이 있으므로 반드시 바닥을 고정하시기 바랍니다

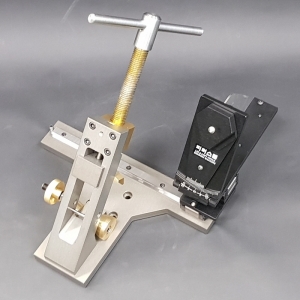

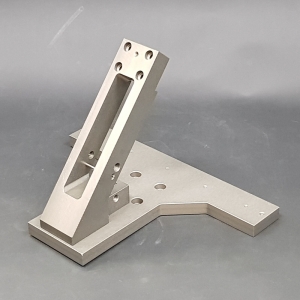

A. 연결부 없이 일체가공된 본체프레임

피터스랩제품의 가장 두드러진 강점을 가진 부분입니다
피터스랩의 라이&로프트각 교정기의 본체는 고정밀 일체형 부품으로 가공하여 연결하는 볼트가 없습니다
일체화된 구조의 강성으로 불필요한 고정 보조장치들이 필요없으므로 단순하면서도 강력한 고정성능을 확보하고,
철보다도 강한 강성으로 초고경도 경화처리하여 전혀 비틀림없는 강성에 내구성까지 갖추었습니다

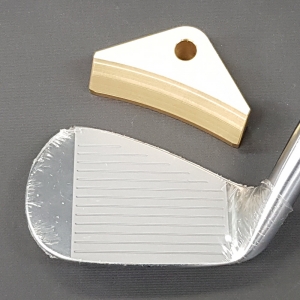

B. 헤드 탑라인(Top line) 곡률에 맞추어 제작된 압착블럭

압착블럭은 클럽헤드의 탑라인과 직접 접촉하며 클럽을 고정시키는 중요한 부품으로,
피터스랩 제품의 압착블럭은 클럽과의 압착면을 헤드의 탑라인 형상에 접근시킨 3차원 곡률로 가공하였습니다
접촉점이 각각의 프레임에서 가깝게 복수로 형성되거나, 넓은범위에서 접촉하도록 설계된 압착블럭은
헤드의 탑라인에 걸리게 되는 하중을 프레임의 접점과 가깝고 넓게 분산시키는 효과로
헤드의 변형이나 파손을 방지라는 구조로 제작되었습니다

벤딩작업의 특성상 높은 고정 압력이 작용하는 작업특성에 반해 최근 클럽들은 더 연질화된 추세에서
기존제품들의 압착블럭들은 페이스를 양쪽에서 지지하고 중앙의 한점에서 탑라인을 누르는 2차원가공의 구조이므로
페이스면에 전단력이 크게 작용하게 되는 점에서 문제들이 발생하고 있습니다
특히, 최근 출시된 페이스 교환형 웨지류 제품들에는 치명적인 부분이므로 절대적으로 주의해야 합니다

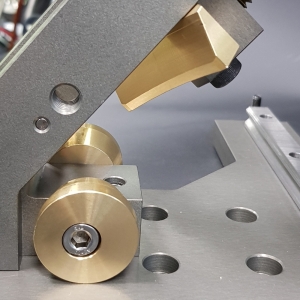

C. 대구경 편심설계적용의 황동제 솔블럭과 헤드어저스터

솔블럭은 압착블럭과 마주하며 클럽헤드의 솔을 지지하는 부분입니다
피터스랩 벤딩머신의 솔블럭은 황동재질을 가공하여 클럽헤드의 스크래치를 방지하고,
후면에서의 압착이 없어도 단단한 고정이 되도록 대구경으로 제작되었습니다

또한, 좌,우 블럭의 고정중심에 편심설계를 적용하여 클럽헤드의 다양한 솔 형상에도 클럽 페이스의 중심선을
교정기의 중심선에 가깝게 조절할 수 있습니다
헤드의 수평을 조절하는 헤드 어저스터 또한 동일한 황동재질과 고강도 볼트를 적용하여 단단한 고정이 되도록 하였습니다

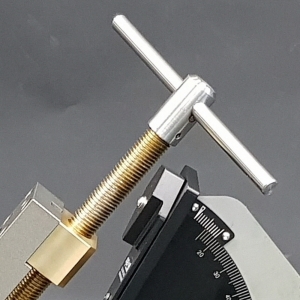

D.고내구성의 압착레버블럭 과 정밀한 세팅가이드 핀

고강성의 레버볼트에 마모에 강한 황동제 너트블럭을 가공, 조합하여 부드러운 동작과 내구성을 확보하고,
블럭내에 스프링을 설치하여 이완시 부드럽게 회전, 상승하는 구조로 제작되었습니다

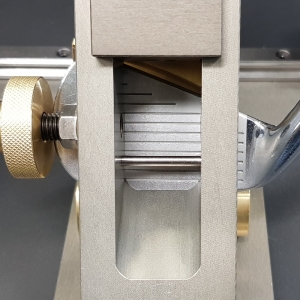

또한, 피터스랩의 벤딩머신은 프레임의 충분한 강성확보로 중앙부의 폭을 최대한 넓게 설계함으로써
최대한 넓은 시야각을 확보하여 클럽의 고정시 헤드의 수평확인이 용이하도록 제작되었습니다
중앙에 정밀하게 설치된 수평세팅용 원형 가이드핀과 함께 어떤각도에서든 헤드의 정확한 수평세팅이 이루어지므로
측정기 수준의 정밀한 측정이 가능합니다

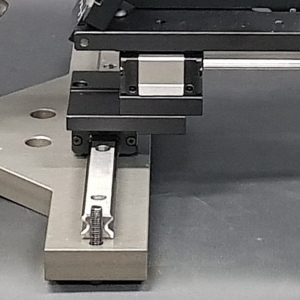

E. X-Y 각 축마다 LM가이드 시스템 적용

피터스랩의 벤딩머신은 X축과 Y축의 각 이송축마다 독립적으로 고가의 LM가이드 시스템을 적용하여,
연마봉+볼부쉬방식을 사용한 타사제품들과는 비교가 안되는 정밀도와 내구성을 유지합니다
또한, 제품 최초로 양축에 모두 전혀 유격이 없는 LM시스템을 적용하여 강성높은 프레임구조와 함께
높은 정밀도와 마모가 없는 월등한 내구성의 제품으로 제작되었습니다

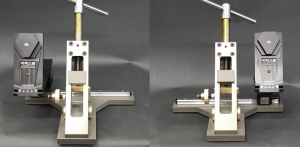

F. 간단한 이동으로 좌,우 컨버젼되는 게이지 플레이트

우타클럽과 좌타클럽의 방향전환시에는 게이지 플레이트를 뒤로 끝까지 밀어 간단하게 방향을 전환합니다
(게이지 플레이트가 ㄷ자 형태로 움직입니다)
*다만,어저스터는 간섭 문제때문에 한쪽에만 있으므로 방향전환시 볼트를 풀어 방향을 전환해 주셔야 합니다

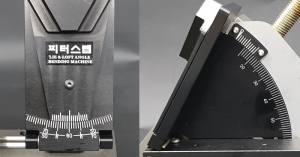

G. 0.1도 단위로 정밀하게 측정할 수 있는 게이지

피터스랩 벤딩머신은 버니어 스타일 눈금의 적용으로 각각 0.1도 단위의 정밀측정이 가능하며,
게이지 플레이트는 블랙 어노다이징으로 바탕을 처리하여 시인성을 높혔습니다
피터스랩 라이각 & 로프트각 교정기의 측정 정밀도는 사용자들이 측정기보다 정확하다고 표현하는 부분이기도 합니다

H. 교정기 제품 최초의 영점 확인기능

피터스랩 벤딩머신은 동종제품 최초로 사용자가 영점을 확인할 수 있는 기능이 적용되어 있습니다
라이각의 확인 : 측정게이지의 측면을 본체 프레임에 붙이고 상하의 간격을 점검해서 간격이 벌어지지 않으면 맞습니다
로프트각의 확인 : 게이지 플레이트 뒷면에 직각자로 직각을 맞춘 상태에서 눈금이 50도를 지시하면 맞습니다

* 강한 충격등으로 LM가이드 부품에 이상이 생기지 않는 한 영점은 틀어지지 않습니다
영점의 조정은 전문적인 부분이기 때문에 AS신청을 통해 조정이 가능합니다

I. 제품사용시 주의사항

1.본제품은 측정기능을 가지고 있는 교정장비이므로 측정부위에 강한 충격등은 오차요인이 될 수 있습니다
특히, 게이지 플레이트의 작동시 충격이 가지 않도록 주의하시기 바랍니다

2.초기에는 LM가이드가 다소 무겁게 작동할 수 있으므로, 일정시간 길들이기가 필요할 수 있습니다
LM 가이드에 별도의 윤활유주입은 필요치 않습니다

3.벤딩시에는 게이지 보호를 위해 반드시 게이지 플레이트를 클럽에서 떼고 작업하시기 바랍니다

4.클럽을 헐겁게 조인 상태로 벤딩작업을 하게 되면 프레임마모의 원인이 될 수 있으므로 단단히 조이세요

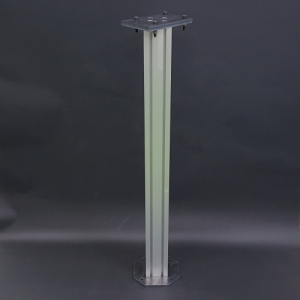

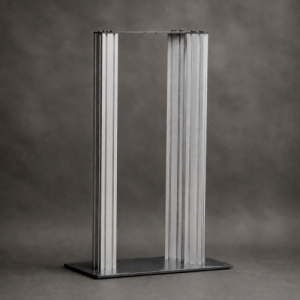

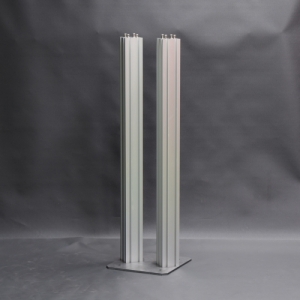

5.본제품의 거치대는 독립형과 테이블거치형의 형태로 별도 공급되므로 선택,구매하실 수 있습니다
(독립형의 베이스판은 앙카형과 발판형으로 선택가능합니다)

6.안전규칙에 의한 보안경 및 안전장비를 반드시 착용하고 사용하시기 바랍니다
